建材用アルミパンチングメタル金型パタ-ン集-7

このペ-ジでは、当社の総合パンチングメタル金型パタ-ン集から、主に建材用途向けに厳選された
アルミ用の金型集の⑦を掲載しています。この頁では角穴の並列配列を5種類ご紹介しています。
金型パタ-ン集6の大きめの金型になります。

これら金型は、四角形の四方に余白を残す抜き方や必要箇所だけの部分抜きはもちろん、階段部分
にお手摺用や円形その他どのような形状の板にも余白を設けるような金型が用意されています。

ただ、基本的にはアルミ用の金型となっていますので、鉄やステンレス板に対しての対応の有無は、
別途お問い合わせください。(総合カタログ掲載のものはアルミ主体ではありません)

下記のパンチングメタル金型パタ-ンの下部に記載、対応板厚表はアルミ用のものとなります。

このペ-ジでは、角穴の並列配列をご紹介していますが、丸穴では意匠的に合わない場合に選ば
れる場合や、上下、左右を90度回転させても配列が変わらないメリットがあり、大きなパネル寸法を
ジョイントで連結して見せたりHとWが大小寸法的に逆転するようなパネルが多種ある場合に便利
なメリットがあります。角穴の金型は製作上の関係で4角にRがつきます。一番大きな金型の202B
などはRが大きく目立ちますのでご注意ください。

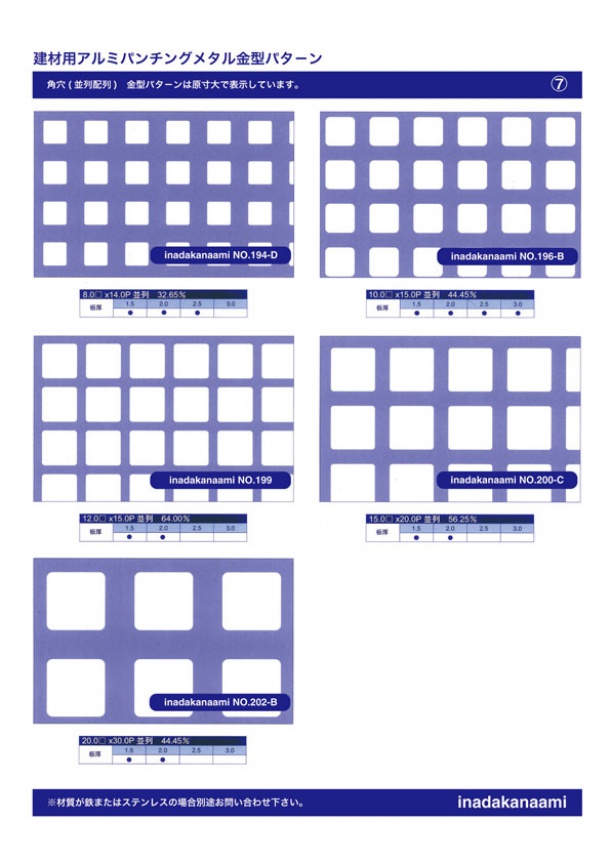

建材用パンチングメタル金型パタ-ン7  角穴-2 並列
建材用パンチングメタル金型パタ-ン7 角穴-2 並列


アルミ建材用パンチングメタルカタログ

建材用アルミパンチングメタル
建材用アルミパンチングメタル


左記は、『建材用アルミパンチングメタルデジタルカタログ』です。
上記テキストか左画像をクリック頂きますとご覧頂けます。(全10P)
デジタルカタログでは、見開きの閲覧はもちろんの事、全体または
必要な部分だけの、PDFダウンロ-ドや印刷出力が可能です。

ご利用頂くには、お客様のパソコンに『Adobe Flashplayer』が
インスト-ルされている必要がありますので、ご注意ください。

もしご利用できない場合は、下記をテキストリンクをクリック頂いて
PDFをダウンロ-ド頂くか、下部に掲載の画像をご覧下さい。


下図柄以外のの金型につきましては、別サイト稲田金網株式会社
パンチングメタルデジタルカタログにてご紹介しています。
左バナ-をクリックして下さい。(Adobe Fiash Playerが必要です)
