建材用アルミパンチングメタル金型パタ-ン集-8

このペ-ジでは、当社の総合パンチングメタル金型パタ-ン集から、主に建材用途向けに厳選された
アルミ用の金型集の⑧を掲載しています。この頁では長穴の並列配列を7種類ご紹介しています。

これら金型は、四角形の四方に余白を残す抜き方や必要箇所だけの部分抜きはもちろん、階段部分
にお手摺用や円形その他どのような形状の板にも余白を設けるような金型が用意されています。

ただ、基本的にはアルミ用の金型となっていますので、鉄やステンレス板に対しての対応の有無は、
別途お問い合わせください。(総合カタログ掲載のものはアルミ主体ではありません)

下記のパンチングメタル金型パタ-ンの下部に記載、対応板厚表はアルミ用のものとなります。

このペ-ジでは、長穴(長角丸)の並列配列をご紹介していますが、もともとは効率よく篩(ふるい)
をおこなう目的でうまれたパンチングメタル金型ですが、目的によりスリット穴を意匠的に使われる
場合があります。また1本針であればここに掲載されていない金型もございますのでご相談ください。

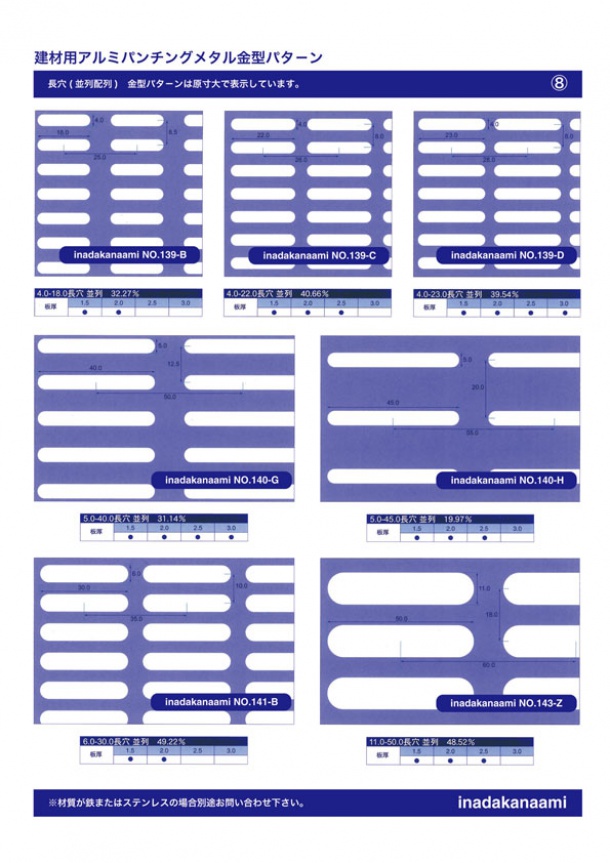

建材用パンチングメタル金型パタ-ン8 長穴金型
建材用パンチングメタル金型パタ-ン8 長穴金型


アルミ建材用パンチングメタルカタログ

建材用アルミパンチングメタル
建材用アルミパンチングメタル


左記は、『建材用アルミパンチングメタルデジタルカタログ』です。
上記テキストか左画像をクリック頂きますとご覧頂けます。(全10P)
デジタルカタログでは、見開きの閲覧はもちろんの事、全体または
必要な部分だけの、PDFダウンロ-ドや印刷出力が可能です。

ご利用頂くには、お客様のパソコンに『Adobe Flashplayer』が
インスト-ルされている必要がありますので、ご注意ください。

もしご利用できない場合は、下記をテキストリンクをクリック頂いて
PDFをダウンロ-ド頂くか、下部に掲載の画像をご覧下さい。


下図柄以外のの金型につきましては、別サイト稲田金網株式会社
パンチングメタルデジタルカタログにてご紹介しています。
左バナ-をクリックして下さい。(Adobe Fiash Playerが必要です)
