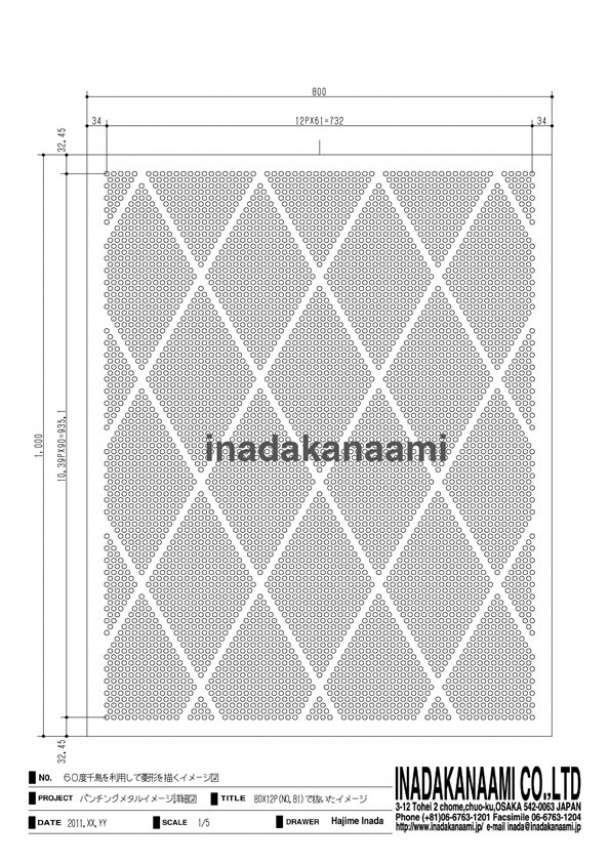

菱形ライン部分抜き　パンチングメタルCADイメ−ジ図面

下図は、アルミ2.0ＴＸ8ＤＸ12ＰのパンチングメタルでW800mmXH1000mmのパネルに
周囲約3０mmの余白を設け、そこに菱形を表すライン上に打ち抜かない部分を設け描いて
みました。

この図は、６０度千鳥配列のドット上のラインですので、きれいなラインでパンチングが配
列されます。これは、あくまでもパンチングパタ−ンの１例ですから、菱形を細かくする事
や、変形のパネルを６０度にそったラインで打ち抜くイメ−ジなどのイメ−ジとしてご覧く
ださい。

パンチングメタルCADイメ−ジ図　菱形ライン抜き　　　　作図：稲田肇
パンチングメタルCADイメ−ジ図　菱形ライン抜き　　　　作図：稲田肇

このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン集』の
御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できますが、四角
形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方に関して相当
なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は下記をクリック下さい。

【クリック】　『建材用アルミパンチングメタル金型パタ−ン集』はこちらをクリック下さい。
