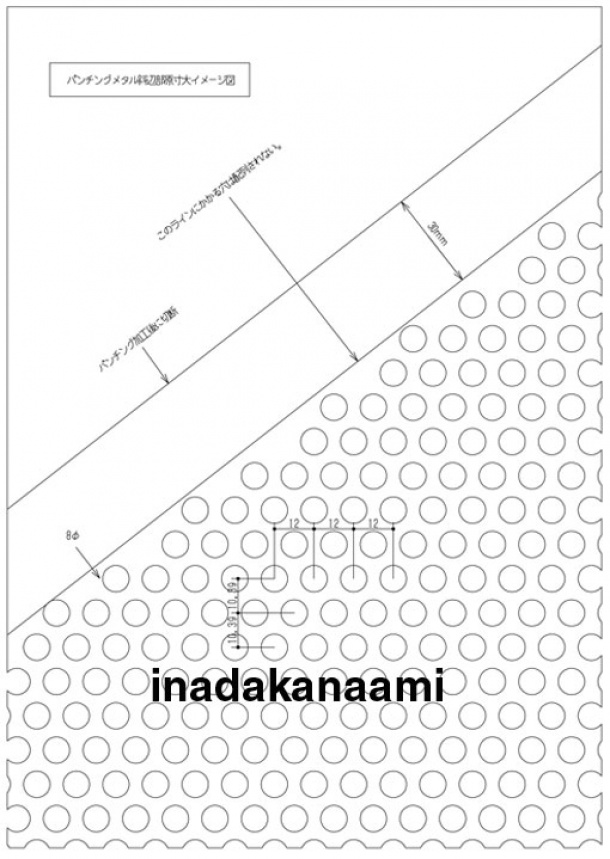

階段手摺向パンチングメタル図面 斜辺拡大図
別紙全面図の斜辺部の穴配列状態のほぼ原寸のイメ−ジ図が下記となります。階段手摺の角
度が３８度ですが、パンチングメタルは６０度千鳥配列の為、斜辺にそってきれいに穴は配
列されません。下図において、斜辺から内側に30ｍｍはいった余白ライン(穴を打ち抜かな
い境界)に触れる穴の配さないようにすると下記のようになり、やや段のついた状態になり
ます。穴やピッチによりますが、離れたところで見るとシルエットとして目立たなくなる事
もあります。
度が３８度ですが、パンチングメタルは６０度千鳥配列の為、斜辺にそってきれいに穴は配
列されません。下図において、斜辺から内側に30ｍｍはいった余白ライン(穴を打ち抜かな
い境界)に触れる穴の配さないようにすると下記のようになり、やや段のついた状態になり
ます。穴やピッチによりますが、離れたところで見るとシルエットとして目立たなくなる事
もあります。
斜辺パンチングメタルCADイメ−ジ図 作図：稲田肇
このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン集』の
御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できますが、四角
形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方に関して相当
なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は下記をクリック下さい。
御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できますが、四角
形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方に関して相当
なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は下記をクリック下さい。
上記図面集作図 ： 稲田金網株式会社 稲田肇
