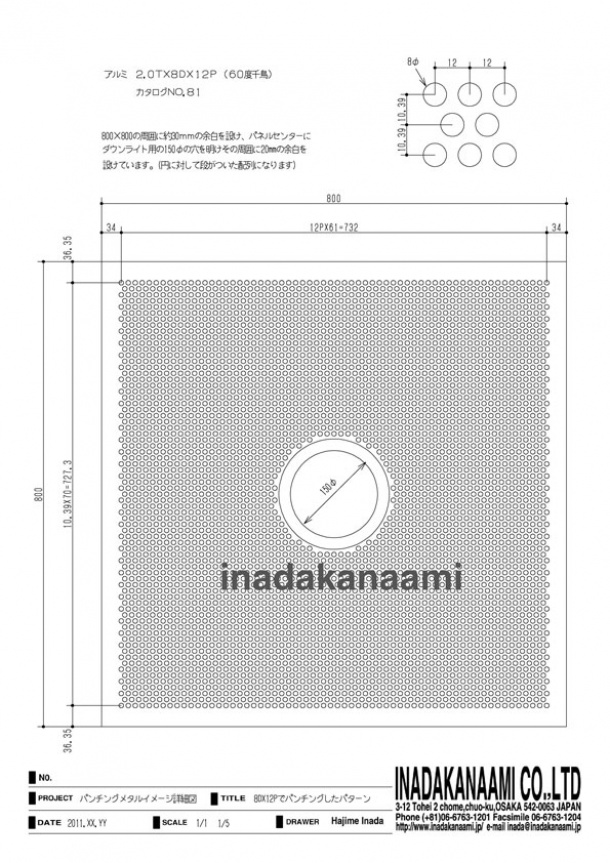

　天井ダウンライト開口部余白有り　パンチングメタルイメ−ジ図面

下図は天井パネル等にパンチングメタルを御使用頂く場合でダウンライト用の開口を明ける
場合、その周囲に余白(パンチングを抜かない部分)を設けた図です。下図は、アルミ2.0Ｔ
Ｘ8ＤＸ12Ｐのパンチングメタルで800mmX800mmのパネルに周囲約３０mmの余白を設
け、センタ−に１５０φの穴をあけその周囲に20mm余白を設けるイメ−ジです。余白ライ
ンが円形に対しパンチングが６０度千鳥配列ですので、少し段がついた配列になります。

パンチングメタルCAD　ダウンタイト余白パンチングメタル図　　作図：稲田肇
パンチングメタルCAD　ダウンタイト余白パンチングメタル図　　作図：稲田肇

このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン集』の 御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できま
すが、四角 形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方
に関して相当 なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は
下記をクリック下さい。

【クリック】　『建材用アルミパンチングメタル金型パタ−ン集』はこちらをクリック下さい。
