ウェ−ブ(波板)加工 ステンレスBA材板加工  (別注対応品)

2018年よりパンチングメタルではない、ステンレスパネルの加工も対応。
このペ−ジでは、パンチングメタルではなくステンレス板にウェ−ブ(波板)加工を対応できるように
なった事例をご紹介しています。試作を重ねた結果、現在ステンレス板の板厚0.6Tで、2B材・BA材
のみの対応となります。その他の板厚及び表面処理、アルミ等の材質には対応できません。

尚、ステンレス板加工の際には、両面に養生テ−プ(傷保護)を貼って対応致しますが、2B材・BA材
の特性上、養生を貼る前の小傷がある場合がございますのでご了承ください。

ステンレス(SUS304)0.6T BA材 ウエ−ブ加工仕上画像

ステンレスBA材は、冷間圧延後、光輝・熱処理を施した板で、鏡面状に近い光沢感があります。
パンチングメタルの標準規格在庫品も90%以上この板を使用しており、一般的にはスト−ブの
反射板や家電・自動車、厨房の装飾用に使われます。ただ研磨した輝きではない為、溶接後の
仕上げは同じような光輝にはなりません。

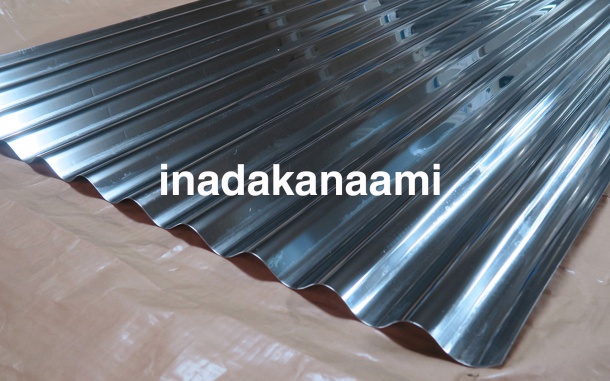

ウエ−ブ加工BA材拡大画像                                           撮影:稲田肇
ウエ−ブ加工BA材拡大画像                                           撮影:稲田肇

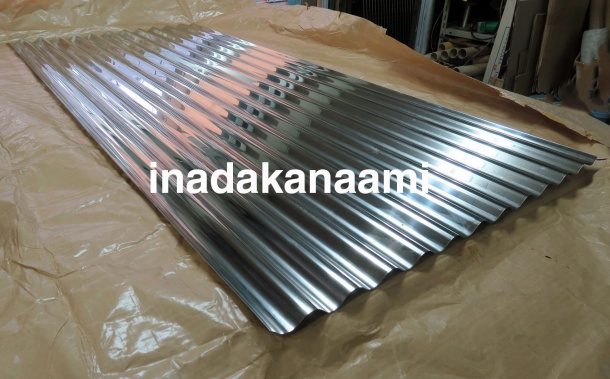

ウエ−ブ加工BA全体画像                                                                                          撮影:稲田肇
ウエ−ブ加工BA全体画像                                            撮影:稲田肇

ウエ−ブ(波板)加工 寸法詳細と画像 (ステンレス加工は大波のみ)914mm加工として

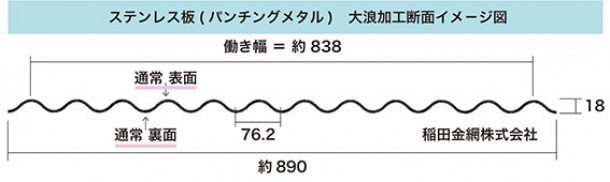

ウエ−ブ(波付け)加工の断面寸法図
ウエ−ブ(波付け)加工の断面寸法図


<画像で比較>   ステンレス(SUS304)0.6T 2B材イメ−ジ

ステンレス(SUS304)0.6T 2B材 1000X2000イメ−ジ
ステンレス(SUS304)0.6T 2B材 1000X2000イメ−ジ

ステンレス(SUS304)0.6T 2B材 断面イメ−ジ
ステンレス(SUS304)0.6T 2B材 断面イメ−ジ
