鉄パンチングメタル規格在庫品

パンチングメタル在庫イメ−ジ
パンチングメタル在庫イメ−ジ

このペ−ジでは、鉄のパンチングメタル規格在庫品のご案内
をしています。パンチングメタルの販売は定尺規格単位とな
りますが、ご指定寸法に切断し残共(不要の場合スクラップ)
での販売は致します。また曲げ加工やレ−ザ−加工、焼付塗
装などの表面処理にも対応致しますが、定尺規格を切りっぱ
なしの状態で曲げると寸法精度が悪くなりますのでご考慮く
ださい。

下記には、パンチングメタル規格在庫表の見方とその下に規
格一覧表を配していますのでご検討の程お願い致します。

■ パンチングメタル規格在庫品の全体イメ−ジ

パンチングメタル規格在庫品は、下記のようなイメ−ジで仕上がっています。幅方向に対し
ては、上下に約5mm〜10mmの余白部分があり、長さ方向の左右は、材質や金型形状によ
り下記の2パタ−ンの仕上がりになっています。パンチングメタルの種類ごとに下記のパタ
−ンを御選択できるわけではございませんので、取り合わせ時における有効打抜寸法を計算
される場合、お問い合わせ頂く事になります。また基本的には切断してお使い頂く事を前提
として製作されていますので定尺の板寸法には、多少の誤差がその時の材料(コイル材)によ
り出ている事、対角寸法が出ていない事による板端部からの穴の蛇行が多少ありますので、
規格在庫寸法を頼りに取り付ける事は、難しいと思われます。




■ パンチングメタル規格在庫品の見方

下記の表は、パンチングメタル規格在庫品の一覧表の抜粋です。縦列にパンチングメタルの
穴や配列を表記、横列に板の厚みを表記し、交わる項目に印(○や△)が記された物が規格在
庫品有無となります。材質ごとに規格表は変わりますので、お探しの材質の一覧表をご覧く
ださい。

【 縦 列 】 パンチングメタルの種類
金型種類(穴Xピッチ) : Xを中心に左が穴の大きさ(直径)を示し右がセンタ−ピッチを
示します。
(例) 3X5 = 3DX5P = 3φX5P   D=円の直径 P=センタ-ピッチ
カタログNO. :  当社のカタログNO.です。稲田金網総合金型パタ−ン集を御確認下さい。
開口率(開孔率) %: この種類のパンチングメタル開口率です。

【 横 列 】 パンチングメタルの板 厚 (T=Thickness)
(例)0.8Tとは、0.8mmの板の厚みをさします。

【○ △の印について】
材質により異なりますが、○印は、鉄のパンチングメタルなら3'X6'(914mmX1829)、ステ
ンレスやアルミパンチングメタルなら1000mmX2000mm(通称メ−タ−板)をさし、△印
は、鉄やステンレスでは4'X8'(1219mmX2438)、アルミなら1250mmX2500mmをさし
ます。両方の印があるものは、そのパンチングメタル規格品の両方の在庫があるという事
になります。

【薄紫の網かけ部】
標準在庫でなく取り寄せになりますので、お時間がかかりますので、ご注意ください。

パンチングメタルの種類
板 厚 (T=Thickness)
金型種類(穴Xピッチ)
カタログNO.
開口率(%)
0.8T
1.0T
1.2T
1.6T
3 X 5
31
32.6
○ △
○ △
○ △
○ △
6 X 8
61
50.9



○ △
20X30
97
40.2



○ △

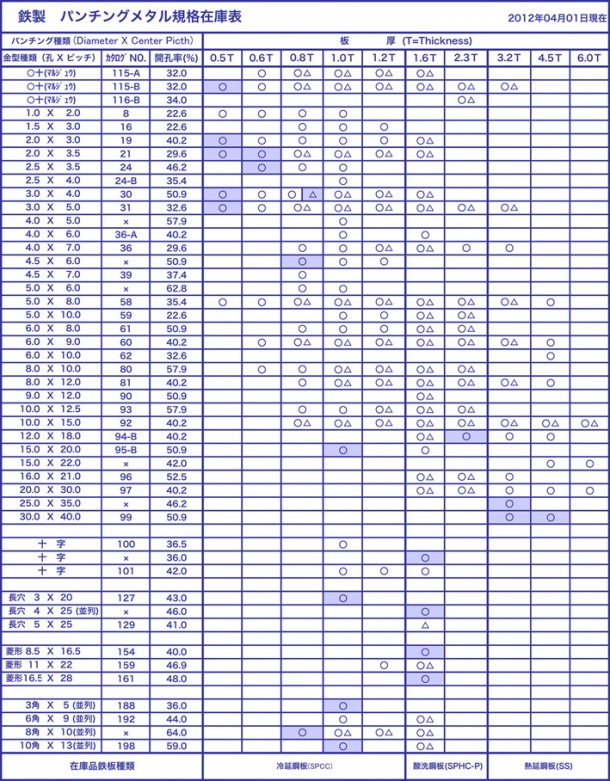

鉄製 パンチングメタル規格在庫表

鉄パンチングメタル規格在庫一覧表 20110401
鉄パンチングメタル規格在庫一覧表 20110401



当社対応パンチングメタル2次加工のご説明

【パンチングメタル製品別用途例の御案内】

◆鉄板パンチングメタル定尺規格在庫品
御用途に応じて、板厚・穴Xピッチ・開孔率(開口率)を豊富な標準在庫表から御選択頂けますので、ご
希望のパンチングメタルがございましたら、短納期が実現します。また、1枚からでも販売可能ですの
で、在庫の有無及び価格をお問い合わせ下さい。尚、パンチングメタル規格在庫品は表面処理されて
いませんのでご注意ください。

◆ステンレス(SUS304)パンチングメタル定尺規格在庫品
御用途に応じて、板厚・穴Xピッチ・開孔率(開口率)を豊富な標準在庫表から御選択頂けますので、ご
希望のパンチングメタルがございましたら、短納期が実現します。また、1枚からでも販売可能ですの
で、在庫の有無及び価格をお問い合わせ下さい。尚、パンチングメタル規格在庫品は、BA材または
2B材で、養生して抜いていませんので、化粧材向けの御使用には向いておりません。HL(ヘアライン)
等、別注品で御相談下さい。

◆アルミパンチングメタル定尺規格在庫品
御用途に応じて、板厚・穴Xピッチ・開孔率(開口率)を豊富な標準在庫表から御選択頂けますので、ご
希望のパンチングメタルがございましたら、短納期が実現します。また、1枚からでも販売可能ですの
で、在庫の有無及び価格をお問い合わせ下さい。尚、パンチングメタル規格在庫品は生材で表面処理
されていませんのでご注意ください。(別途パンチングメタル各種表面処理対応)
◆各種建材向パンチングメタル
外装用化粧建材・内装用建築装飾金物・各種建築金物用・フェンス・階段手摺用・アルミ天井材・アルミ
目隠しパネル・ステンレス腰板パネル・カウンター腰板パネル・スチール家具・換気口用ステンレス外
壁パネル・各種パーティションパネル・アルミ庇用・ステンレス水抜きパネル・サッシ・防鳥用・ディスプレ
イ用化粧板・棚板・デザインパンチングメタルパネル。『アルミ建材用パンチングメタル金型』から御選
択頂きますと便利です。
◆各種設備向パンチングメタル
空調機外箱用・クリーンルーム・スピーカー他音響用・振動ふるい・各種プラント・遠心分離機用・防護
柵・安全柵・落下防止食品関係各種加工搬送用・洗浄及熱処理ライン搬送用・各種選別機用・ストレー
ナー・オイルエレメント・洗浄カゴ向けに、パンチングメタル規格在庫品や別注パンチングメタルを製作
させて頂いております。
別注対応パンチングメタルは、御用途により、材質・板厚・穴(孔)径・センターピッチ・配列・寸法・開孔
率(開口率)を選べます。パンチングメタル加工後の切断や曲加工やレ−ザ−加工等の各種加工や、
表面処理その他パンチングメタルに付随する加工を総合的に対応いたしますので、営業部まで御相談
下さい。
